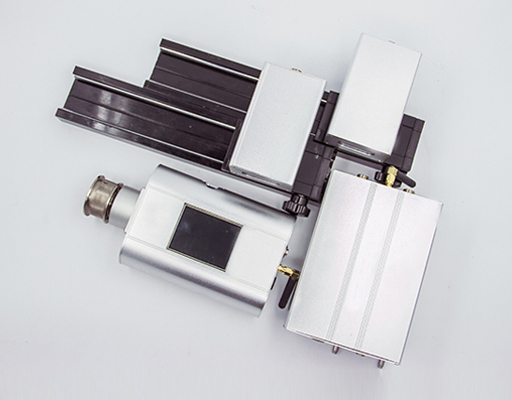

電梯綜合性能安全評估系統（含平衡系數）

電梯限速器測試儀

電梯振動分析儀

電梯緩沖器測試儀

電梯開門間隙檢測儀

自動扶梯同步率測試儀

電梯轎廂與井道壁距離測試儀

電梯平衡系數測試儀

電梯門強度測試儀

電梯鋼絲繩張緊測試儀

功能：

適用于測量各類電梯限速器的機械動作速度、電氣動作速度、電梯和自動扶梯加減速度、速度、制停距離、鋼絲繩張力、平衡系數（空載功率法）、緩沖器復位時間、電梯門強度、電梯門間隙、電梯轎廂與井道壁距離、自動扶梯同步率等多項參數進行檢測。

性能特點：

電梯限速器測量單元：

※ 操作、顯示、驅動、測速手持一體式，現場無需外接手持測量終端或者平板電腦，操作更方便、快捷；

※ 觸摸屏顯示界面，可以任意輸入漢字、數字及字符，界面簡單，操作方便，界面顯示剩余電量；

※ 接觸式與非接觸式兩種測量方式可選；

※ 內置24V鋰電池，現場無需外接電源，操作安全，控制穩定。

電梯震動分析測量單元：

※ 測量主機采用3D-MEMS三軸加速度傳感器及精密噪聲傳感器，與手持終端之間進行無線通訊；

※ 測量主機上配有小液晶屏，實時顯示三軸加速度；

※ 配有專有數據分析處理軟件，具有數據濾波、曲線顯示和分析功能，直觀方便，易于分析和操作；

※ 整個測量過程在轎廂中完成，使檢測安全且高效；

鋼絲繩張緊力測量單元：

※ 測量主機采用高精度壓力傳感器，測量、顯示、操作一體式設計，現場無需外接手持測量終端或者平板電腦，操作更方便、快捷；

※ 可對12根鋼絲繩的張緊力進行測量及調整；

※ 空載靜態測量電梯平衡系數，安全、高效、準確；

※ 觸摸屏顯示界面，可以任意輸入漢字、數字及字符，界面簡單，操作方便，界面顯示剩余電量；

平衡系數測量單元：

※ 使用高精度電壓、電流檢測傳感器，實時檢測電梯曳引機電壓、電流和功率；

※ 電梯上行和下行全程運行各一次，即可完成平衡系數檢測；

※ 界面可以實時顯示曳引機功率變化曲線；

※ 可以任意輸入漢字、數字和字符等信息, 方便用戶設置參數和操作；

緩沖器復位時間測量單元：

※ 測量主機采用高精度測距傳感器，間接測量電梯緩沖器復位距離和時間；

※ 現場無需任何接線即可完成全部測量，使用方便；

※ 可在轎廂內進行測量，避免了現場的復雜接線。

電梯門強度測量單元：

※ 使用高精度沖擊力傳感器和高精度位移傳感器實時檢測電梯門在5cm²范圍內隨著沖擊力變化的形變情況；

※ 界面實時顯示力和形變量，測量結束顯示電梯門Z終形變量；

電梯門間隙測量單元：

※ 電動控制開門縫隙寬度，達到設定值自動停止，可以記錄全程Z大力；

※ 測量界面上可選擇旁開門和中分門；

※ 測量、操作、顯示一體式設計，現場無需外接手持測量終端或者平板電腦，操作更方便、快捷；

※ 所測量的間隙與當前作用力同時顯示；

※ 觸摸屏顯示界面，可以任意輸入漢字、數字及字符，界面簡單，操作方便，界面顯示剩余電量；

轎廂與井道壁距離測量單元：

※ 距離間隙檢測采用二維360度全方位激光掃描儀檢測；

※ 間隙和位移測量于一體，可實現電梯實時位移檢測，同步記錄間距超差位置；

※ 自動檢測有效測量區域，具有曲線顯示功能；

※ 測量單元獨立供電，與手持終端之間采用無線藍牙通訊；

自動扶梯同步率測量單元：

※ 測量主機采用高精度速度位移傳感器，人體工程學設計；

※ 實時數據曲線和速度顯示；

※ 測量主機獨立供電，與手持控制終端之間進行無線通訊；

技術參數：

一、手持終端：PAD

1.屏幕尺寸: 10.1英寸

2.分辨率:  1920*1200

3.觸摸屏類型: 電容屏

4.后置攝像頭像素:200萬

5.核心數：4核

6.CPU主頻：1.44Ghz

7.處理器型號信息：Atom x5 Z8300

8.操作系統：win10

9.內存空間：64GB

10.工作溫度：-20℃-50℃

二、測量主機：

電梯限速器測量單元：

1.速度測量精度：±0.001m/s

2.速度測量范圍：0-4m/s

3.測量方式：接觸/非接觸可選

6.觸摸屏顯示：4.3寸 觸摸屏

7.觸摸屏分辨率：480*272

8.工作電壓： DC24V

電梯震動分析測量單元：

1.軸數：三軸(X、Y、Z)

2.加速度測量精度：±1mg

3.加速度測量范圍：±2g

4.噪聲測量精度：±0.1dB

5.噪聲測量范圍：30dB-120dB

鋼絲繩張緊力測量單元：

1.張緊力測量精度：±0.5N

2.張緊力測量范圍：0-500N

3.平衡系數測量精度：±0.02

4. 鋼絲繩形變量3檔：1cm、1.5cm、2cm

5.Z大測量數量：12根

6.鋼絲繩直徑范圍：8mm-16mm

平衡系數測量單元：

1.平衡系數測量精度：±0.02

2.電壓測量范圍：0-450V

3.電壓測量精度：0.2級

4.電梯曳引機功率范圍：1kW-30kW

5.電流測量范圍：0-50A

緩沖器復位時間測量單元：

1.位移測量精度：±2mm

2.位移測量范圍：0-50m

3.復位時間測量精度：±0.01s

4.復位時間測量范圍：0-999.99s

電梯門強度測量單元：

1.沖擊力測量精度：±1N

2.沖擊力測量范圍：0-1000N

3.沖擊面積：5cm2

4.位移精度：±0.5mm

5.觸摸屏顯示：4.3寸

電梯門間隙測量單元：

1.間隙測量精度：±0.1mm

2.間隙測量范圍：3-50mm

2.力測量精度：±1N

3.力測量范圍：0-500N

轎廂與井道壁距離測量單元：

1.數據采樣頻率：2000Hz/s

1.間隙測量范圍：≤6m

2.間隙測量精度：±1mm

3.位移測量范圍：≤200m

4.位移測量精度：±2.5mm

5.掃描角度范圍：≤180°

自動扶梯同步率測量單元：

1.速度測量精度：±1mm/s

2.速度測量范圍：0-5m/s

3.位移測量精度：±0.5mm

4.位移測量范圍：0-9999.9999m

配置：

電梯限速器測量單元、電梯震動分析儀測量單元、鋼絲繩張力測量單元、平衡系數（空載功率法）測量單元、緩沖器復位時間測量單元、電梯門強度測量單元、電梯門間隙測量單元、電梯轎廂與井道壁距離測量單元、自動扶梯同步率測量單元、電源適配器、霍爾傳感器、電氣觸發線、藍牙打印機等。
