電梯多功能檢驗尺DX-DC800

Z近幾年，國內電梯數量急劇增長，隨之而來的對于從事電梯檢驗工作的人員來說，任務量也在急劇增大。任務量增大，從事檢驗人員增長速度遠遠不及任務量增長的速度。所以目前市場上急需一些可以提高從事電梯檢驗人員現場檢驗效率的儀器設備出現。鑒于以上情況，我公司設計制造了電梯多功能檢驗尺。下面是其主要組成及功能介紹。

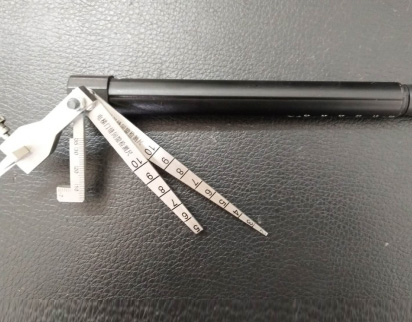

電梯多功能檢驗尺總成介紹

以往電梯常規檢驗中儀器設備箱子中儀器種類繁雜，但現場電梯檢驗中驗證電梯部分尺寸儀器比較單一，往往檢驗完其中一項尺寸后需要更換另一儀器再進行檢驗，這樣往往費時費力，給檢驗員帶來重復繁雜的工作。本檢驗尺綜合各類檢驗尺，集中在一塊可以一把尺子檢驗電梯大部分需要驗證和測量的尺寸，為檢驗人員提供很大的便利。下面分部件逐一進行介紹。

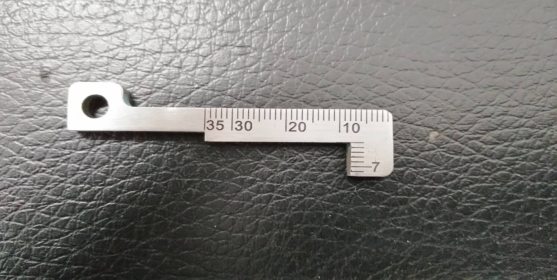

一、電梯門鎖嚙合深度檢測尺

主要測量項目：

1、層門鎖、轎門鎖嚙合深度檢驗

轎廂應當在鎖緊元件嚙合不小于7mm時才能啟動。

本檢驗尺現場使用，驗證性測量示意圖如下：

2、門地坎距離檢驗

轎廂地坎與層門地坎的水平距離不得大于35mm.

本檢驗尺現場使用，驗證性測量示意圖如下：

3.自動扶梯和自動人行道扶手帶開口檢驗

扶手帶開口處與導軌或扶手支架之間的距離在任何情況下均不允許超過8mm。

本檢驗尺現場使用，驗證性測量示意圖如下：

二、伸縮尺

主要測量項目：

1防水圈框，此圈框應當凸出地面至少50mm。

2轎廂與井道壁距離：轎廂與面對轎廂入口的井道壁的間距不大于0.15m，對于局部高度小于0.50m或者采用垂直滑動門的載貨電梯，該間距可以增加到0.20m。

本檢驗尺現場使用，驗證性測量示意圖如下：

2、對重裝置撞板與其緩沖器頂面間的Z大垂直距離檢驗

對重緩沖器附近應當設置永久性的明顯標識，標明當轎廂位于頂層端站平層時位置時，對重裝置撞板與其緩沖器頂面間的Z大允許垂直距離；并且該垂直距離不超過Z大允許值。

本檢驗尺現場使用，驗證性測量示意圖如下：

本檢驗尺可以伸縮且隨意位置鎖緊，在不具備光源的情況下也可以鎖緊移到光明處讀數。

3轎廂和對重間距、自動扶梯出入口、防護擋板、扶手帶距離以及扶手帶外緣距離、防滑行裝置等測量均可替代卷尺或鋼直尺。

三、門縫間隙檢測尺

主要測量項目：

1、門間隙、門刀門鎖滾輪與地坎間隙；

2、自動扶梯或自動人行道護臂板之間的空隙；

3、梯級、踏板或膠帶與圍裙板間隙。

四、自動扶梯梳齒板嚙合深度驗證尺

主要測量項目：

梳齒與梳齒板嚙合深度

梳齒板梳齒或踏面齒應當完好，不得有缺損。梳齒板梳齒與踏板面齒槽的嚙合深度至少為4mm，間隙不應超過4mm。

以往現場測量此數據沒有專用測量工具，一般得拆梯級使用塞尺和鋼直尺組合測量，比較麻煩且耗費時間

本檢驗尺現場使用，無需拆梯級，驗證性測量示意圖如下：
